當前位置：機床主軸指的是機床上帶動工件或刀具旋轉的軸。通常由主軸、軸承和傳動件(齒 輪或帶輪)等組成主軸部件。在機器中主要用來支撐傳動零件如齒輪、帶輪，傳遞運動及扭 矩，如機床主軸 ;有的用來裝夾工件，如心軸。
現有技術用來裝夾工件的主軸一般包括能夠伸縮的軸芯、套管和用于固定伸縮后 的軸芯的主軸內爪，其主軸內爪通常外露于套管，較為占用空間，并且容易被外物碰到而誤 操作。 其次，軸芯和套管是通過內外螺紋進行螺接，不利于開模，開模的精度要求更高。

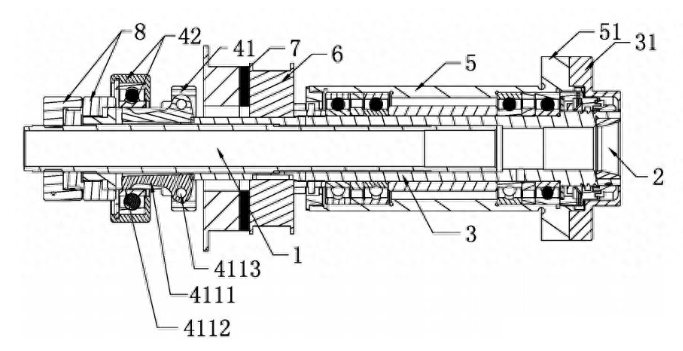

高速數控機床主軸結構設計
中空的軸芯、中空的套管、中空的牙管、主軸內爪、夾頭 和主軸內爪滑套組件，夾頭與中空的牙管螺接后設于中空的軸芯內，中 空的軸芯的一端設為與夾頭形狀相匹配的夾頭端，中空的軸芯通過軸承設置于中空的套管的內部，中空的軸芯能夠旋轉運動，主軸內爪滑套組件套設于中空的軸芯的外端，主軸內爪滑套組件能夠往復運動以帶動中空的牙管往復運 動，中空的牙管的往復運動帶動夾頭收納于軸芯的夾頭端以實現夾緊或者位 于中空的軸芯的夾頭端外部以實現松開。
主軸內爪滑套組件包括滑道配件和能夠在滑道配件上左右滑動的滑動 配件，滑道配件固定于中空的軸芯，滑動配件固定于中空的牙管，滑 動配件左右滑動帶動中空的牙管和夾頭在中空的軸芯內部左右移動，滑道配 件設有能夠轉動的主軸內爪，主軸內爪包括有爪尖和與爪尖相連接的滑動部，主軸內爪的爪尖與滑動配件抵接則夾頭和中空的牙管停止在軸芯內部左 右移動，主軸內爪的爪尖與滑動配件分離則夾頭和中空的牙管能夠沿著主軸內爪的滑動部在軸芯內部左右移動。
滑道配件設有第一銷孔，主軸內爪設有第二銷孔，滑道配件和主軸內爪通過銷軸同時固定于第一銷孔和第二銷孔并配合在一起。中空的軸芯設有用于供主軸內爪靠近第二銷孔的一端活動的主軸 內爪卡位。
主軸內爪設置有兩個，兩個主軸內爪對稱設置。 中空的軸芯外部還設有套管。中空的軸芯設有主軸前法蘭，套管設有套管安裝法蘭，主軸前法蘭 層疊于套管安裝法蘭上，主軸前法蘭和套管安裝法蘭通過螺絲固定。 中空的軸芯連接有同步輪。同步輪的一個側部連接有電磁制動器。 機床的主軸還包括牙管鎖緊螺母組件，牙管鎖緊螺母組件與所述中空的 牙管螺接。
效果 ：
中空的軸芯、中空的套管、中空的牙管、 主軸內爪、夾頭和主軸內爪滑套組件，夾頭與中空的牙管螺接后設于中空的 軸芯內，中空的軸芯的一端設為與夾頭形狀相匹配的夾頭端，中空的軸芯通 過軸承設置于所述中空的套管的內部，中空的軸芯能夠旋轉運動，主軸內爪滑套 組件套設于中空的軸芯的外端，主軸內爪滑套組件能夠往復運動以帶動中空 的牙管往復運動，中空的牙管的往復運動帶動夾頭收納于軸芯的夾頭端以實 現夾緊或者位于中空的軸芯的夾頭端外部以實現松開。主軸內爪滑套組件帶動牙管往復運動，牙管與夾頭螺接，進而牙管 帶動夾頭往復運動以實現夾頭的夾緊和松開，通過將主軸內爪隱藏設置于軸芯和主軸內爪 滑套組件之間，與現與現有技術的主軸內爪外露于套管相比，機床的主軸節省空間，不容易被誤 操作，使用安全。
